JL21开式固定台高性能压力机

description1

Zipper closure 1/4 zip athletic pullovers for men. Stretchy, lightweight, fast-drying fabric for superior performance. REGULAR FIT - US standard sizes. An athletic fit that sits close to the body for a wide range of motion, designed for optimal performance and all day comfort. FEATURES - Quarter zip closure;Thumbholes on long sleeves to keep them in place during workout

主要功能和特点

行程八档可调，适用广泛；
高精度，满足JIS1级标准；
高刚性焊接机身；
高精度八面长导轨；
干式气动摩擦离合器；
进口安全双联电磁阀；
高灵敏度液压过载保护；
稀油自动润滑
装模高度自动动调节（25T为手动调节）；
PLC集中控制，操作便利；
选配：输出轴、气垫、滑块打料、自动送料等装置。

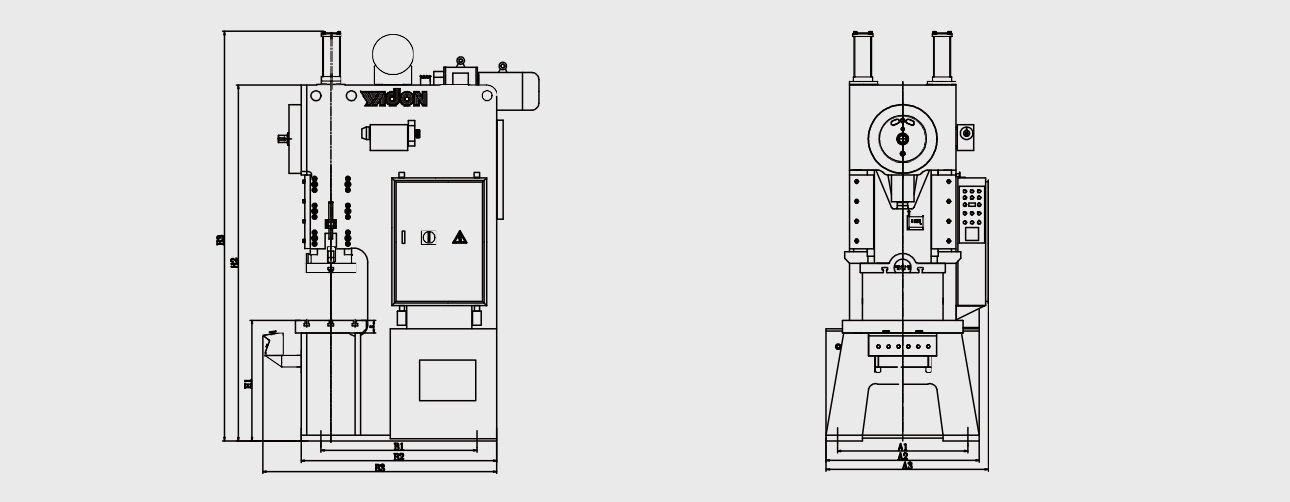

机床外形

机床外形尺寸参数

型号参数	JL21-16	JL21-25A	JL21-45A	JL21-63A	JL21-80A	JL21-100A	JL21-125	JL21-160A	JL21-200	JL21-250
地脚螺栓尺寸A1×B1	660×710	710×795	820×925	920×1100	970×1100	1050×1180	1080×1380	1150×1310	1300×1670	1360×1900
安装尺寸A2×B2	780×910	890×1015	970×1160	1080×1380	1130×1380	1180×1580	1210×1780	1350×1710	1500×2170	1500×2400
最大尺寸A3×B3	920×1410	1020×1515	1090×1660	1190×1880	1240×1880	1290×2080	1320×2280	1460×2210	1675×2670	1675×2900
操作台高度H1	760	790	795	850	850	850	875	900	950	950
机身高度H2	1820	2040	2220	2510	2510	2670	2735	3120	3430	3740
总高度H3	2200	2450	2600	2950	2950	3080	3150	3550	3980	4300

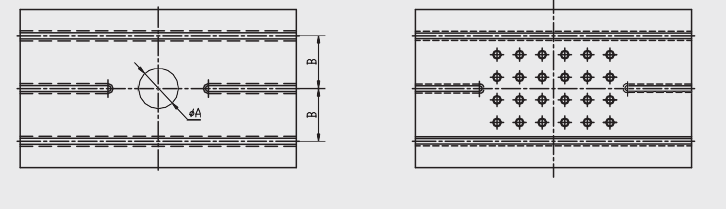

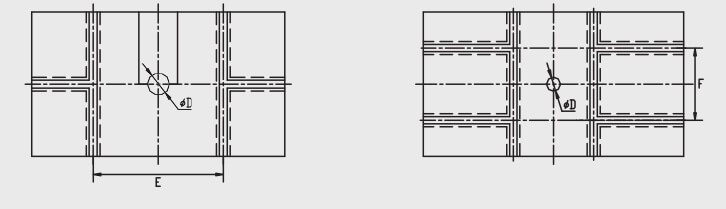

型号参数	JL21-16	JL21-25A	JL21-45A	JL21-63A	JL21-80A	JL21-100A	JL21-125	JL21-160A	JL21-200	JL21-250
ΦA	110	110	110	125	125	125	140	160	180	180
B	120	120	140	170	170	260	260	270	300	300
ΦD	30	40	50	50	50	60	60	70	70	70
E	200	200	250	250	250	360	360	360	450	400
F	-	-	-	-	-	-	-	-	300	300

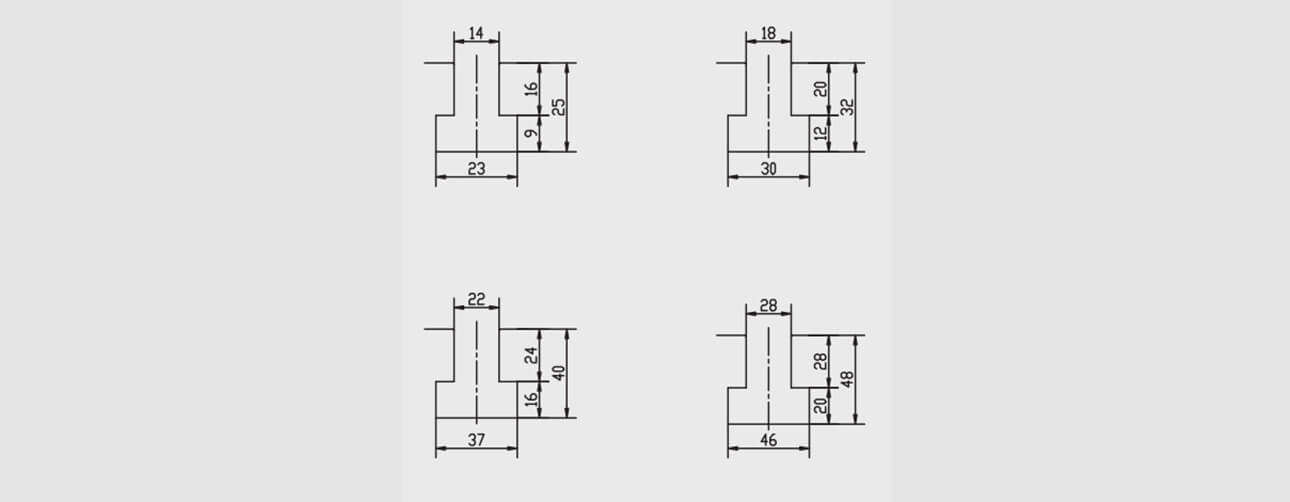

T型槽	Ⅰ	Ⅱ	Ⅱ	Ⅲ	Ⅲ	Ⅲ	Ⅲ	Ⅳ	Ⅳ	Ⅳ

技术参数

名称技术参数型号			JL21-16	JL21-25A	JL21-45A	JL21-63A	JL21-80A	JL21-100A	JL21-125	JL21-160A	JL21-200	JL21-250	JL21-315	JL21-400
公称力		KN	160	250	450	630	800	1000	1250	1600	2000	2500	3150	4000
公称力行程		mm	3	3	4	4	4	5	5	6	7	8	8	8
滑块行程		mm	8.3~80	10.5~100	11.5~110	12.5~120	12.5~120	15~140	18.6~150	16.5~160	18.7~180	23~220	250	250
行程次数		S.P.M	85~140	70~120	60~100	50~80	50~80	45~65	42~60	35~55	30~50	30~45	25~40	25~35
最大装模高度		mm	220	250	290	300	300	360	400	460	480	500	550	550
装模高度调节量		mm	50	50	70	80	80	90	90	100	110	120	120	120
喉口深度		mm	170	185	235	260	260	320	320	330	410	410	480	480
立柱间距离		mm	360	440	510	570	570	570	600	690	820	820	1050	1050
滑块底面	左右	mm	400	460	500	600	600	700	700	790	900	950	1300	1300
滑块底面	前后	mm	240	270	300	350	350	400	400	460	570	620	720	720
模柄孔	直径	mm	Φ30	Φ40	Φ50	Φ50	Φ50	Φ60	Φ60	Φ70	Φ70	Φ70	Φ70	Φ70
模柄孔	深度	mm	50	60	60	60	60	80	80	80	80	100	100	100
工作台板	左右	mm	600	700	800	850	900	1000	1100	1200	1350	1400	1700	1850
	前后	mm	320	350	450	500	500	630	630	650	800	800	940	940
	厚度	mm	60	70	80	90	90	125	150	180	200	200	200	200
工作台孔	直径	mm	Φ110	Φ110	Φ110	Φ125	Φ125	Φ125	Φ140	Φ160	Φ180	Φ180	Φ250	Φ250
电机功率		KW	2.2	3	5.5	7.5	7.5	11	15	15	22	30	30	37
